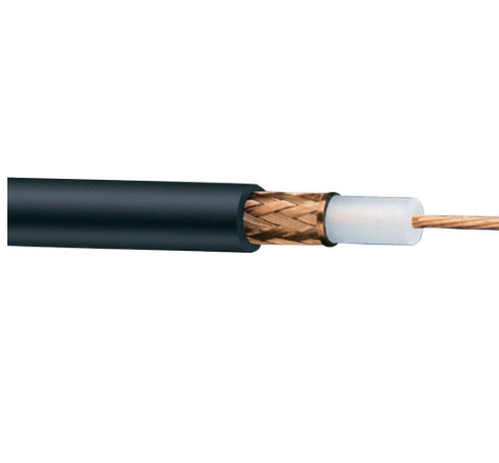

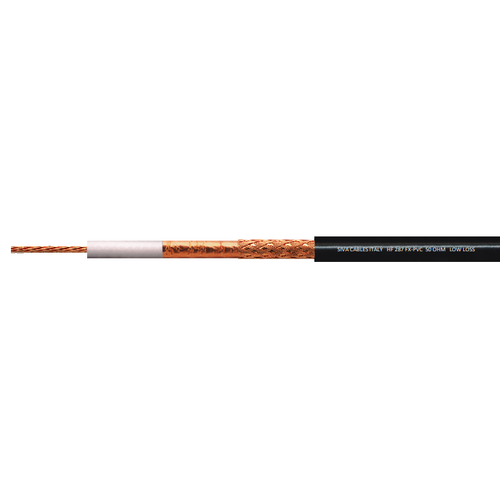

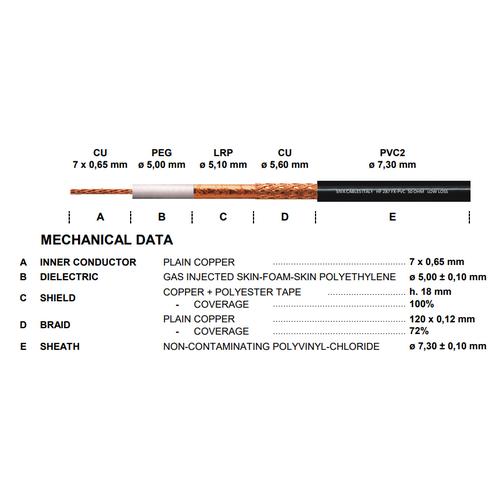

RG-213U MIL-C-17
Ομοαξονικό καλώδιο RG 213 στρατιωτικών προδιαγραφών Mil-C-17.
Έχει σύνθετη χαρακτηριστική αντίσταση 50 Ohm και χρησιμοποιείται κυρίως σε κεραίες εκπομπής.
Εξαιρετική επιλογή για τα βραχέα κύματα.
Τεχνικά και Ηλεκτρικά Χαρακτηριστικά
| Κατασκευαστικά στοιχεία | ||
| Κεντρικός αγωγός | ||
| υλικό | Cu | |
| διάμετρος (mm) | 7x0.75 | |
| Μόνωση | ||
| υλικό | solid PE | |
| διάμετρος (mm) | 7,25 | |
| Εξωτερικός αγωγός | ||
| ταινία | Al-Pet_Al | |
| πλέγμα | T-Cu | |
| Εξωτερική επένδυση | ||
| υλικό | LF PVC | |
| χρώμα | Μαύρο | |
| διάμετρος (mm) | 10,30 | |
| Ηλεκτρικά χαρακτηριστικά | ||
| Σύνθετη Αντίσταση (Ohm) | 50 ± 3 | |
| Ονομαστική Χωρητικότητα (pF/m) | 101 | |
| Ταχύτητα διαδόσεως (v/c) | 0,66 | |
| Τάση ελέγχου επένδυσης (KV) | 8 | |
| Απώλειες επιστροφής (dB) | ||
| 5 - 30 MHz | >20 | |
| 30 - 470 MHz | >20 | |
| 470 - 1000 MHz | >18 | |
| Ονομαστικές απώλειες (dB/100m) | ||
| 100 MHz | 6,0 | |
| 200 MHz | 9,0 | |
| 500 MHz | 14,0 | |
| 600 MHz | 15,5 | |
| 700 MHz | 17,0 | |
| 800 MHz | 18,0 | |
| Μηχανικά χαρακτηριστικά | ||
| Ελάχιστη ακτίνα κάμψεως (mm) | ||
| για μία κάμψη | 50 | |
| για επαναλαμβανόμενες κάμψεις | 100 | |
| Μέγιστη εφελκυστική δύναμη (N) | 300 |
RG-58 C/U 1m
RG-58 C/U, Ομοαξονικό καλώδιο σύνδεσης 50 Ohm, μήκους 1m.
• Διάμετρος Αγωγού: 19 x 0,18 χιλιοστά
• Διάμετρος μόνωσης: 2,95 ± 0,1 χιλιοστά
• Εξωτερική διάμετρος: 3,55 χιλιοστά
• Διάμετρος περιβλήματος: 4,95 ± 0,15 χιλιοστά
• Χωρητικότητα: 101 ± 3 pF / Μ
• Αντίσταση: 50 Ohm
• Θωράκιση: 95%
• Μήκος: I μετρο
• Συνδετήρες: 2 x PL-259
RG-58 C/U 45cm
RG-58 C/U, Ομοαξονικό καλώδιο σύνδεσης 50 Ohm, μήκους 45cm.
• Διάμετρος Αγωγού: 19 x 0,18 χιλιοστά
• Διάμετρος μόνωσης: 2,95 ± 0,1 χιλιοστά
• Εξωτερική διάμετρος: 3,55 χιλιοστά
• Διάμετρος περιβλήματος: 4,95 ± 0,15 χιλιοστά
• Χωρητικότητα: 101 ± 3 pF / Μ
• Αντίσταση: 50 Ohm
• Θωράκιση: 95%
• Μήκος: 45 εκ.
• Συνδετήρες: 2 x PL-259
RG-58CU MIL-C-17
Ομοαξονικό καλώδιο RG 58 προδιαγραφών Mil-C-17.
Έχει σύνθετη χαρακτηριστική αντίσταση 50 Ohm και χρησιμοποιείται σε κεραίες εκπομπής, χαμηλής ισχύος.
Ιδανικό για εκεί που χρειάζονται μικρά μήκη καλωδίων όπως πχ, χρήση σε αυτοκίνητο.
Τεχνικά και Ηλεκτρικά Χαρακτηριστικά
Κεντρικός αγωγός
υλικό T-Cu
διάμετρος (mm) 19x0,18
Μόνωση
υλικό solid PE
διάμετρος (mm) 2,95
Εξωτερικός αγωγός
ταινία
πλέγμα T-Cu
Εξωτερική επένδυση
υλικό LF PVC
χρώμα Μαύρο
διάμετρος (mm) 5,00
Ηλεκτρικά χαρακτηριστικά
Σύνθετη Αντίσταση (Ohm) 50 ± 3
Ονομαστική Χωρητικότητα (pF/m) 101
Tαχύτητα διαδόσεως (v/c) 0,66
Τάση ελέγχου επένδυσης (KV) 3
Απώλειες επιστροφής (dB)
5 - 30 MHz >20
30 - 470 MHz >20
470 - 1000 MHz >18
Ονομαστικές απώλειες (dB/100m)
100 MHz 15,0
200 MHz 21,5
500 MHz 34,5
600 MHz 38,0
700 MHz 41,0
800 MHz 44,0
Μηχανικά χαρακτηριστικά
Ελάχιστη ακτίνα κάμψεως (mm)
για μία κάμψη 25
για επαναλαμβανόμενες κάμψεις 50
Μέγιστη εφελκυστική δύναμη (N) 120
